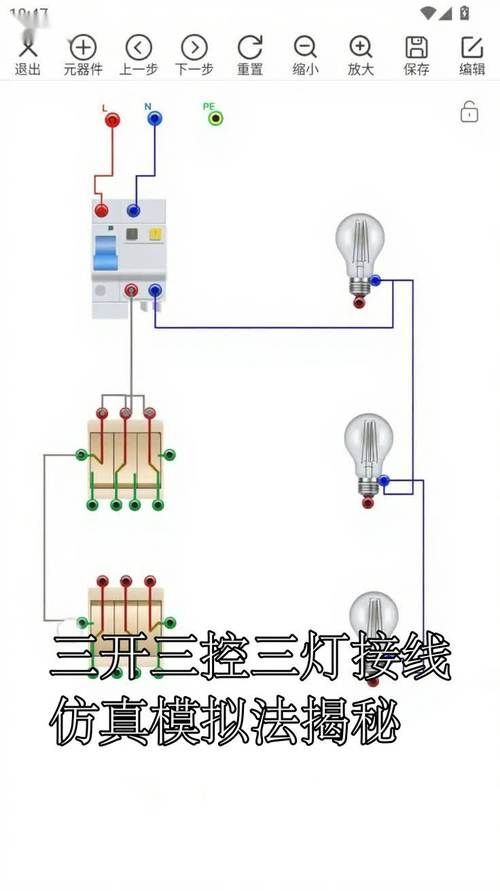

三燈配置的安裝通常用于家庭或辦公場所中，實現對三盞燈分別由三個獨立開關控制的電路布局。這種接線方式要求每盞燈能獨立工作，互不干擾，且每個開關僅控制對應的一盞燈，適用于客廳、走廊或多區域照明場景。

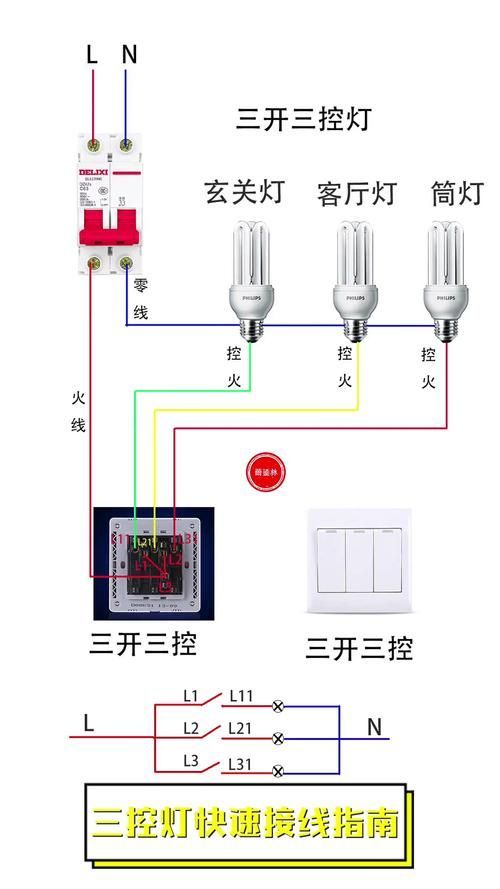

一、基本接線原理

三燈三控的標準接法遵循以下電氣原則：

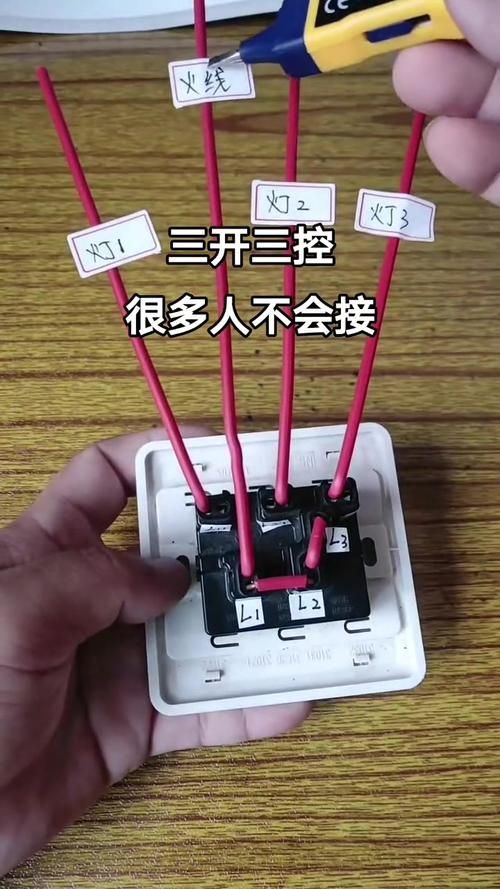

1. 火線接入：從配電箱引出的火線（通常為紅色）接入三個開關的公共端（標記為“L”或“COM”）。若使用的是三聯單控開關，則三個開關共用一個接線面板，但內部端子獨立。
2. 控制線連接：從每個開關的輸出端（如L1、L2、L3）分別引出一根控制線，連接至對應燈具的火線端。每根控制線獨立傳輸開關信號。
3. 零線并聯：三盞燈的零線（通常為藍色）統一并聯后接入電源零線，確保回路完整。
4. 接地處理：如有地線（黃綠色），應接入燈具金屬外殼或接線盒，提升安全性。

二、工具與材料準備

• 三開單控開關 ×1（或三個獨立單控開關）
• 電線：1.5mm2銅芯線（紅、藍、黃綠三色）
• 剝線鉗、螺絲刀、測電筆
• 接線盒、電工膠布
• 三盞燈具（功率不超過開關額定負載，一般≤60W）

三、安全注意事項

1. 斷電操作：接線前務必關閉總電源，使用測電筆確認無電后再施工。
2. 防潮環境禁止帶電作業：潮濕環境下電阻降低，易引發觸電事故。
3. 避免短路：裸露線頭不得接觸金屬物體或彼此觸碰，接頭需用絕緣膠布包裹嚴密。
4. 兒童安全：開關安裝高度建議在1.4米以上，防止兒童誤觸。

四、常見問題排查

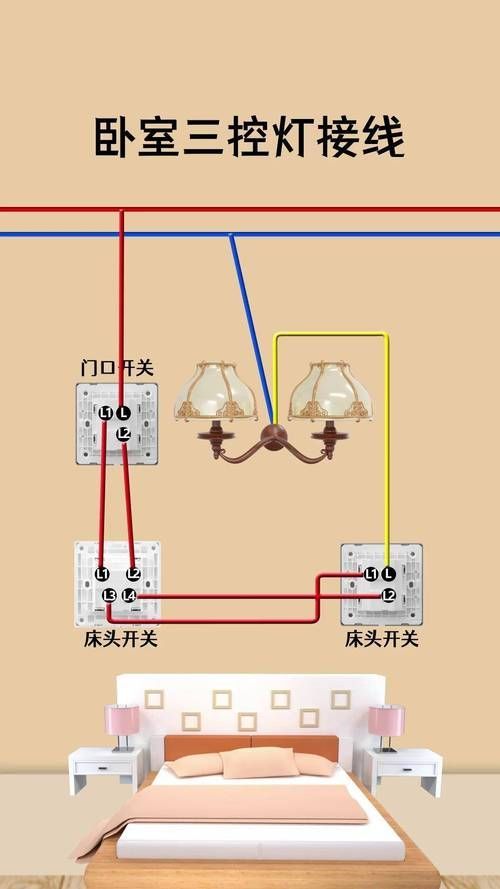

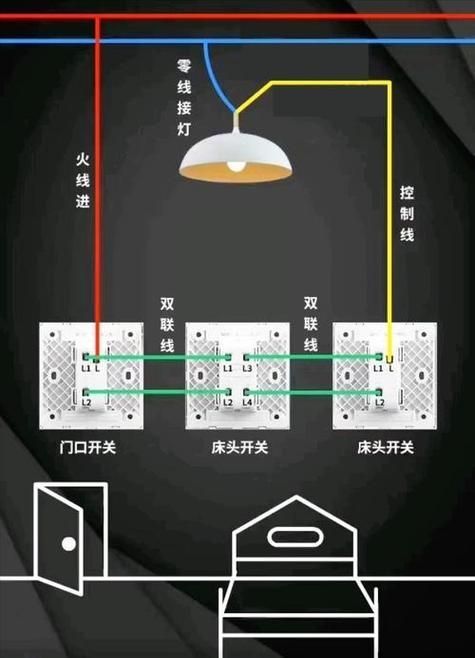

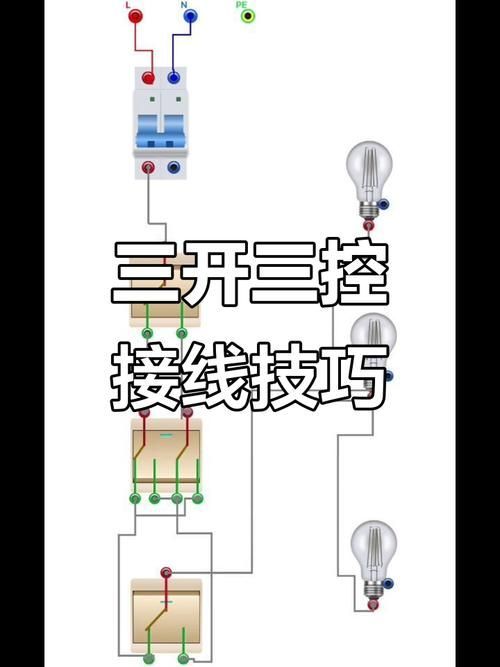

該配置不同于“三控一燈”（即三個開關控制同一盞燈），后者需使用雙控或多控電路設計，而本方案為“一控一燈”的并聯結構，邏輯更簡單、維護更方便。
