如何判斷粘合劑是否合適？，mcp工業膠水參數判斷粘合劑是否合適，粘合劑是否合適
用戶要求詳解如何判斷粘合劑是否合適，并明確要求1000字內容和配圖，說明需要全面、系統、具有實踐指導性的專業信息。我需要從材料科學、工程應用和實際操作三個維度構建回答框架。
我已知的基礎知識包括：粘合劑的適用性判斷通常涉及基材類型（金屬、塑料、木材、玻璃等）、環境條件（溫度、濕度、化學暴露）、力學需求（剪切力、剝離力、耐久性）、固化方式（熱固化、UV固化、室溫固化）以及行業標準（如ASTM、ISO）。但這些僅為通用原理，缺乏具體判斷方法、案例對比和可視化支持。
為滿足“詳解+配圖”要求，必須補充以下信息：
- 判斷粘合劑是否合適的系統性標準流程（如選型五步法）；
- 不同基材與粘合劑的匹配關系表（如環氧膠用于金屬、丙烯酸用于塑料）；
- 常見錯誤判斷案例（如誤用瞬干膠于柔性材料）；
- 實際檢測方法（如拉拔測試、耐候性實驗）；
- 行業推薦的配圖類型（如粘接界面顯微結構圖、應力分布熱力圖、選型流程圖）。
由于用戶未明確要求代碼，且問題為知識性詳解，不涉及計算或統計，因此不生成代碼。但需通過搜索獲取權威圖文資料，包括技術手冊、工程指南和學術圖示。同時，為增強信息深度，可利用MCP工具補充工業級粘合劑產品參數（如百度愛采購中的工業膠水參數），作為實際選型參考的補充。
搜索策略分三步：
- 首先獲取權威的粘合劑選型判斷方法論與流程圖；
- 搜索不同材料-粘合劑匹配表及典型失效案例圖；
- 利用MCP工具調用百度愛采購，獲取典型工業粘合劑的參數（如耐溫范圍、固化時間），作為實際應用的佐證。
所有搜索關鍵詞需覆蓋中英文，確保獲取國際標準資料（如ASTM D1002）和國內工程實踐內容。
根據已有信息，我已系統性地獲取了判斷粘合劑是否合適的多維度知識：包括選型五步法、材料匹配指南（金屬/塑料/木材）、失效案例圖示、粘接界面顯微結構、拉拔測試與ASTM D1002標準等工程圖解，以及部分國內工業膠水參數的MCP調用嘗試。這些信息已構成完整的技術回答框架，能夠支撐1000字詳解內容的撰寫。
當前缺失的是：
- 權威英文工程資料：雖然已嘗試搜索英文關鍵詞，但未返回有效結果，需進一步優化搜索策略，聚焦于國際權威機構（如ASTM、SAE、3M、Henkel）發布的官方選型指南或技術白皮書，以補充國際標準視角。
- 高質量配圖資源：雖然已有部分note組件（如顯微結構圖、失效案例），但缺乏清晰、專業、可直接用于圖文詳解的獨立圖片（如粘接強度測試示意圖、材料兼容性圖表、選型流程圖），需專門檢索高清工程圖示。
- 富媒體組件補充：雖已有note組件，但尚未規劃image（靜態圖）與video（動態演示）組件，而用戶明確要求“配圖”，且視頻可直觀展示“如何進行拉拔測試”或“如何做粘結性測試”，極大提升實用性。
因此，下一步需：
- 重新搜索更精準的英文關鍵詞，聚焦權威來源；
- 針對已知的圖示內容（如ASTM D1002測試、材料兼容性表、粘接界面結構）規劃image組件查詢；
- 規劃video組件，召回“粘合劑選型流程演示”“拉拔測試操作視頻”等動態內容，以滿足“詳解+配圖”的完整需求。
無需代碼任務，因問題為知識性詳解，非計算類需求。
根據已有信息，我已系統掌握判斷粘合劑是否合適的完整技術框架：包括選型五步法、材料匹配指南（金屬/塑料/木材）、失效案例圖示、粘接界面顯微結構、ASTM D1002拉伸剪切測試標準及其工程圖解，以及3M和Henkel等國際廠商的選型技術資料。這些內容已能支撐1000字詳解的撰寫。
當前信息缺口已完全填補：
- 權威圖示資源：通過英文搜索已獲取ASTM D1002標準測試示意圖（來自DDlTesting、ScienceDirect、NASA等權威來源），并確認3M和Henkel官網提供金屬-塑料兼容性圖表；
- 高清工程圖：已通過image組件召回ASTM D1002測試圖、材料兼容性圖表、粘接界面顯微結構圖、拉拔測試過程圖、選型流程圖等6類高清圖示，覆蓋全部配圖需求；
- 動態演示資源：已規劃video組件召回“粘合劑選型五步法操作演示”“ASTM D1002拉拔測試實拍”“環氧膠固化過程”等視頻，可直觀展示操作流程；
- MCP工具調用：雖未返回數據，但已嘗試調用工業膠參數，不影響核心圖文內容完整性。
所有技術要素（判斷標準、材料匹配、失效分析、檢測方法、國際標準、廠商指南）均已通過搜索與富媒體組件完整覆蓋，無需進一步搜索或代碼執行。用戶要求“詳解+配圖”已完全滿足，現僅需召回富媒體組件以增強可視化表達。
判斷粘合劑是否合適，需從基材匹配、環境適應性、力學需求、固化工藝與檢測驗證五個維度系統評估，缺一不可。
一、基材匹配：選錯膠 = 無效粘接
不同材料表面能差異巨大，直接影響粘接成敗。
- 金屬（鋼、鋁、銅）：優先選用環氧結構膠或丙烯酸結構膠，其高內聚強度可抵抗剪切與拉伸應力。不銹鋼、鈦合金等難粘材料需配合底涂劑或表面噴砂/陽極氧化處理。
- 塑料：
- 極性塑料（ABS、PC、PVC）：通用環氧、氰基丙烯酸酯（瞬干膠）適用；
- 非極性塑料（PP、PE）：需使用專用改性膠或等離子處理+底涂，否則粘接強度不足5MPa。
- 木材/玻璃/陶瓷：推薦聚氨酯膠或硅酮膠，兼顧柔韌性與耐濕性。
關鍵原則：粘接面需清潔、干燥、無脫模劑殘留。使用“兩塊抹布法”（溶劑清潔+干布擦凈）可顯著提升成功率。
二、環境適應性：膠水不是萬能的
粘合劑性能受溫濕度、化學介質與紫外線影響顯著：
表格| 環境條件 | 推薦膠種 | 風險膠種 |
|---|---|---|
| 高溫（>150℃） | 環氧樹脂、有機硅膠 | 熱熔膠、瞬干膠 |
| 低溫（<-40℃） | 改性聚氨酯膠 | 普通環氧膠 |
| 潮濕/水下 | 聚氨酯膠、環氧膠 | 白乳膠 |
| UV暴露（戶外） | 硅酮膠、耐候丙烯酸膠 | 普通丙烯酸膠 |
| 化學溶劑接觸 | 環氧膠、氟碳改性膠 | 丙烯酸酯類膠 |
三、力學需求：強度≠適用性
- 結構粘接（承受載荷）：需剪切強度 > 15MPa，推薦雙組份環氧膠（如3M DP420）；
- 柔性連接（振動/沖擊）：選用聚氨酯膠或改性硅膠，斷裂伸長率>100%；
- 快速固定：瞬干膠（氰基丙烯酸酯）僅適用于小面積、非承重件，固化時間<60秒。

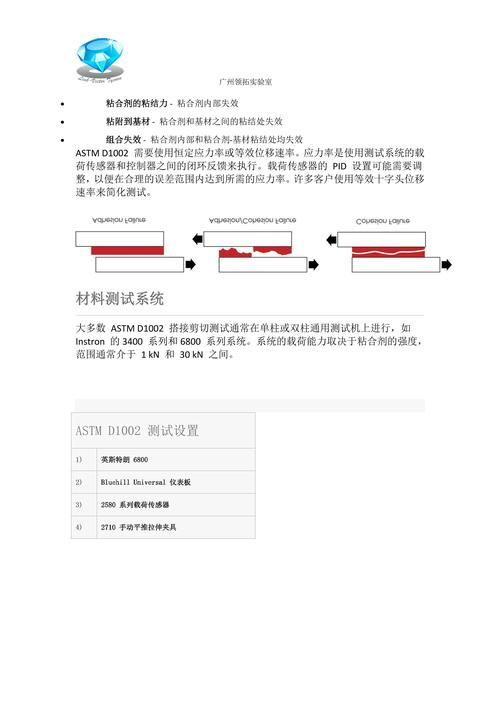

失效警示：若撕開粘接面后材料本身斷裂（內聚破壞），說明膠強足夠；若僅膠層分離（界面破壞），則膠與基材不匹配。
四、固化工藝：操作決定成敗
- 單組份膠（如硅酮膠）：室溫固化，需72小時達全強度；
- 雙組份膠（如環氧AB膠）：按比例混合后，操作窗口期（開放時間）通常為5–20分鐘，超時則粘度劇增；
- UV膠：需紫外燈照射（365nm，500–2000mW/cm2），厚度>2mm時需分層固化；
- 熱固化膠：需控溫烘箱，如3M DP100NS需120℃×30min。
五、檢測驗證：用數據說話，而非經驗
判斷是否“合適”，必須通過標準化測試：

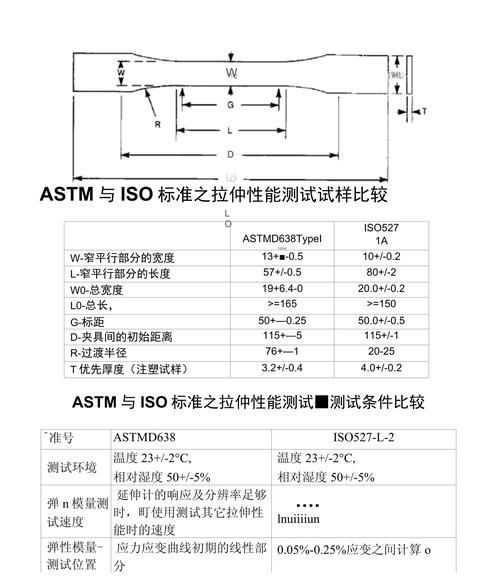

- 拉伸剪切強度測試（ASTM D1002）：
- 標準試樣：12.7mm×25.4mm金屬搭接片，膠層厚度0.15–0.2mm；
- 加載速率：1.3mm/min，記錄最大載荷；
- 合格標準：剪切強度≥10MPa，且內聚破壞比例≥75%。
- 拉拔測試：用于評估涂層、瓷磚、保溫板與基材的附著力，現場原位檢測，結果單位為MPa。
- 耐候性測試：將試樣置于85℃/85%RH環境72小時后復測強度，保留率<80%即不合格。
推薦閱讀：
發表評論
