抱歉，搜索結果中并無“grunwl”水泵變頻器相關信息，但變頻器接線端子的功能和使用注意事項是通用的，接下來我將為您提供一些變頻器接線端子的功能和使用注意事項。

1. 接線端子的分類

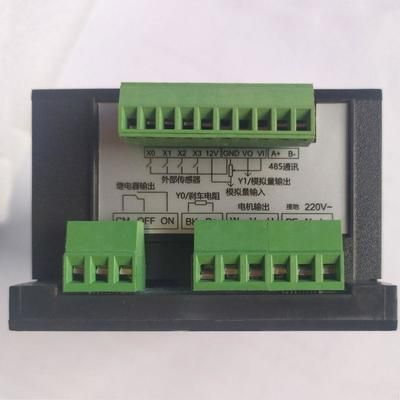

變頻器接線端子主要分為主回路端子和控制回路端子兩大部分。主回路端子主要用于連接電源和電機，而控制回路端子則用于連接各種控制信號和傳感器信號。主回路端子通常包括RST供電電源端子、UVW電機端子、P+和N-直流母線端子、PB制動電阻端子、E散熱鋁片接地端子等。弱電端子包括+24V、com、+10V、GND這類弱電電源端子，FWD正轉、REV反轉、X1~X7多功能定義端子、RA、RB、RC內部繼電器輸出端子、AO模擬量輸出端子、VI、AI模擬量輸出端子、RS485通訊端子等等。

2. 接線端子的使用注意事項

在接線時，需要注意以下幾點：

2.1 主回路接線

• 電源接線：電源應接到變頻器輸入端R、S、T接線端子上，一定不能接到變頻器輸出端(U、V、W)上，否則將損壞變頻器。
• 接線后的清理：接線后，零碎線頭必須清除干凈，以免造成異常、失靈和故障。
• 避免干擾：在控制臺上打孔時，要注意不要使碎片粉末等進入變頻器中。電磁波干擾可能導致變頻器附近的通訊設備受到影響，因此建議安裝選件濾波器以減少干擾。

2.2 控制電路的接線

• 控制電路的接線：控制電路的接線應使用屏蔽線或雙絞線，并且必須與主回路、強電回路(含200V繼電器程序回路)分開布線。
• 控制信號的接線：控制回路的接線一般選用0.3~0.75平方米的電纜。對于微小電流頻率輸入信號的接點輸入場合，為了防止接觸不良，應使用兩個并聯的節點或使用雙生接點。

2.3 地線的接線

• 接地線：由于變頻器內有漏電流，為了防止觸電，變頻器和電機必須接地。變頻器接地用專用接地端子，接地線的連接要使用鍍錫處理的壓接端子。擰緊螺絲時，注意不要將螺絲扣弄壞。

2.4 其他注意事項

• 避免電磁干擾：變頻器本身有較強的電磁干擾，可能會干擾其他設備的工作。因此可以在變頻器的輸出電纜上加上電纜套。
• 安全操作：運行后，改變接線的操作必須在電源切斷10min以上，并用萬用表檢查電壓后進行。斷電后一段時間內，電容上仍然有危險的高壓電。

3. 結語

以上是一些關于變頻器接線端子的功能和使用注意事項。由于不同品牌的變頻器可能會有不同的端子定義和功能，因此在接線時，建議仔細閱讀相應的說明書并按照說明書上的指示進行操作。如果有任何疑問或不確定的地方，可以向專業人士尋求幫助。
