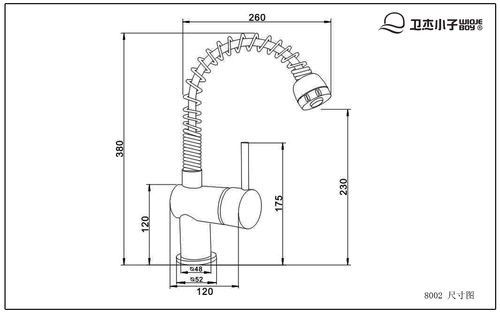

龍頭設計圖紙標注要點

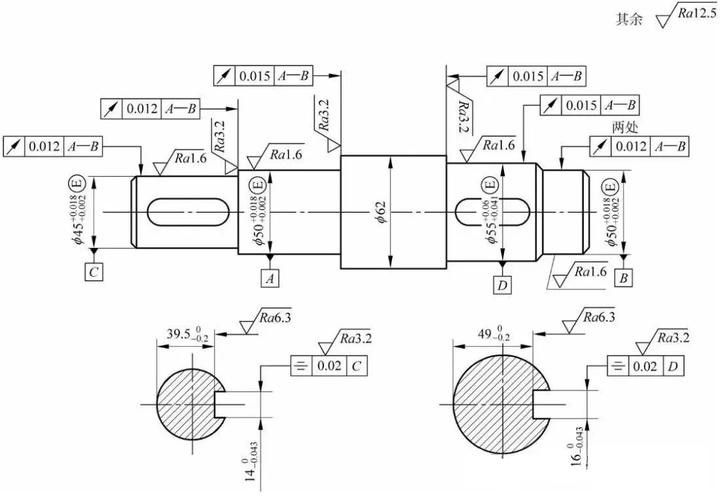

一、基本尺寸標注規則

1. 真實尺寸依據：標注尺寸應以機件實際尺寸為準，與圖形比例無關1。
2. 單位規范：默認單位為毫米（mm），其他單位需明確標注1。
3. 完工尺寸：標注應為最終加工尺寸，特殊情況需說明1。
4. 清晰性：每個尺寸僅標注一次，優先選擇結構最清晰的視圖1。

二、龍頭結構特殊標注

1. 進水口與出水口：需標注直徑、長度及連接方式（如螺紋規格）。
2. 混合閥結構：冷熱水接口位置、混合比例調節范圍需明確。
3. 節水裝置：若含充氣或限流設計，需標注氣流通道尺寸及控流器參數。

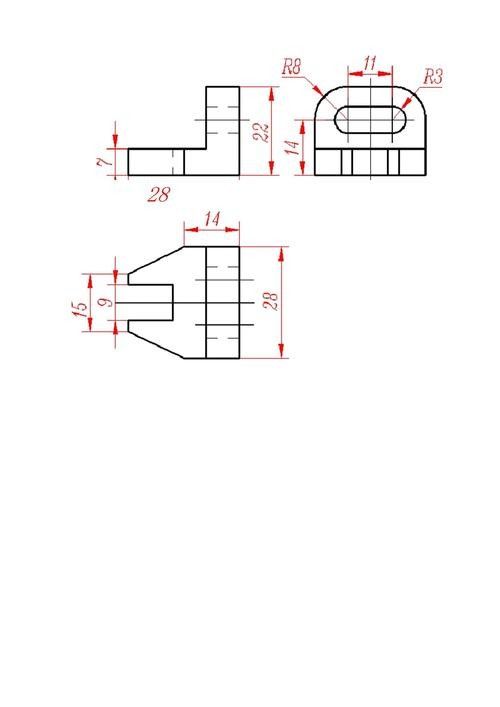

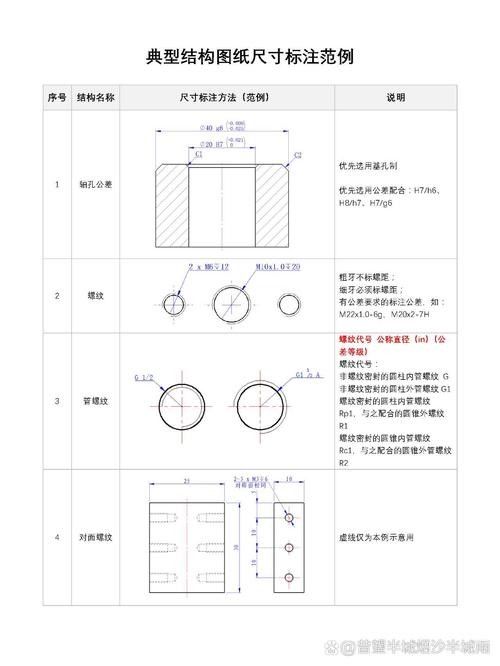

三、孔類標注方法

• 圓孔：直徑標注需帶“Φ”符號，對稱孔可標注數量及分布（如“4×Φ10 EQS”）2。
• 長圓孔：標注長度（L）和寬度（B），定位以中心線或半圓孔十字線為準2。
