以下是使用SolidWorks繪制水龍頭圖紙的詳細步驟和方法，結合了多種建模技術：

基礎建模方法

1. 拉伸與旋轉特征
   • 在上視基準面繪制中心直槽口（長度150mm，寬度60mm），通過拉伸凸以下是使用SolidWorks繪制水龍頭圖紙的詳細步驟和方法，結合了多種建模技術：

基礎建模方法

1. 拉伸與旋轉特征
   • 在上視基準面繪制中心直槽口（長度150mm，寬度60mm），通過拉伸凸以下是使用SolidWorks繪制水龍頭圖紙的詳細步驟和方法，結合了多種建模技術：

基礎建模方法

1. 拉伸與旋轉特征
   • 在上視基準面繪制中心直槽口（長度150mm，寬度60mm），通過拉伸凸

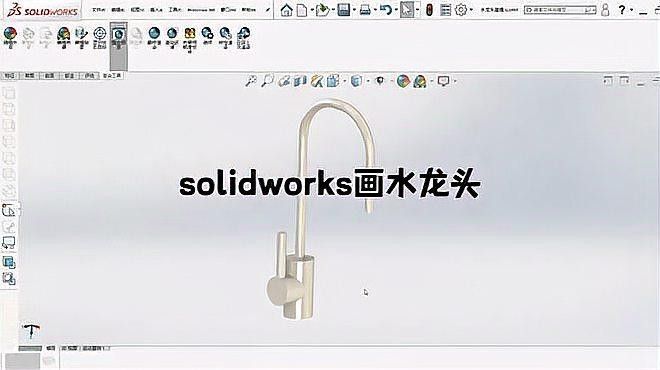

01:57使用Solidworks繪制水龍頭模型,詳細步驟解析劇匯雷達局
03:35用SolidWorks打造水龍頭,鍍鉻外觀讓設計更出彩劍橋全科媽媽Sophia

2. 放樣曲面技術
   • 使用橢圓和樣條曲線作為放樣輪廓，通過引導線控制曲面形狀，實現龍頭流線型造型1。
   • 注意添加相切約束以保證曲面過渡平滑1。

高級曲面處理

1. 邊界曲面與剪裁
   • 通過樣式曲線繪制側面輪廓，使用邊界曲面生成復雜曲面，需設置相切約束2。
   • 剪裁曲面時保留或移除特定部分，逐步完善細節3。

01:1600:00/01:161.繪制前視基準面上的圓2.拉伸凸臺命令3.繪制上視基準面上的直線4.倒圓角命令5.掃描凸臺命令6.再次拉伸凸臺7.繪制前視基準面上的圓8.拉伸凸臺命令9.渲染效果

2. 圓角與外觀處理
   • 使用變化圓角（兩端半徑1mm，中間半徑10mm）增強邊緣過渡效果3。

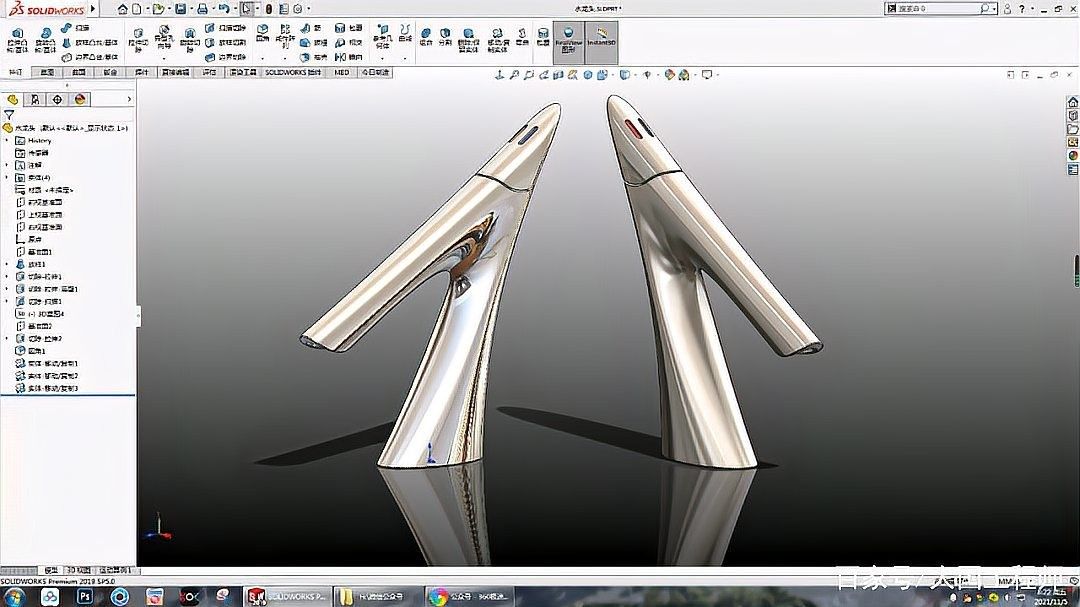

   • 最后應用鍍鉻外觀和RealView圖形提升視覺效果1。

工程圖與導出

• 生成工程圖時需注意視圖布局和尺寸標注，可通過映射文件模板解決CAD格式轉換問題。
• 導出為DWG或PDF時，建議檢查線條連續性以避免格式錯誤。

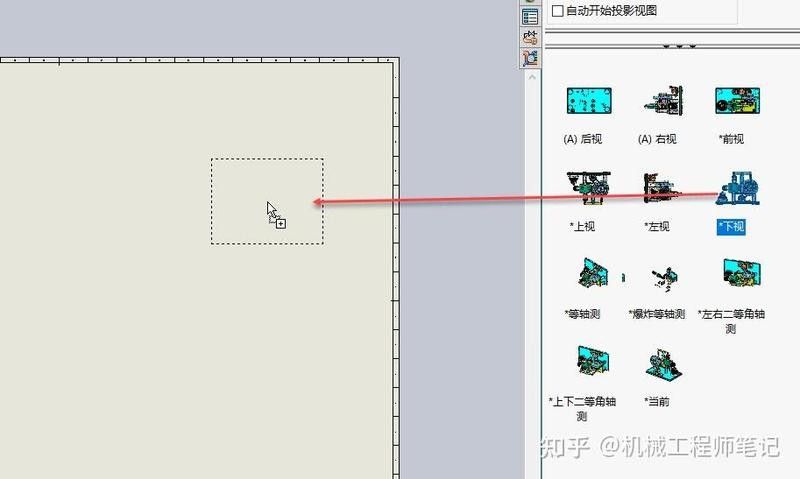

solidworks如何根據三維模型生成二維的工程圖機械工程師筆記
02:37如何輕松導出Solidworks模型與圖紙為PDF格式創庫素材

以上方法綜合了實體建模與曲面技術，適合不同復雜度的水龍頭設計需求。
