以下是水龍頭設計圖紙中需要包含的關鍵尺寸及注意事項，綜合了不同應用場景和安裝需求：

一、核心尺寸參數

1. 安裝孔徑與間距

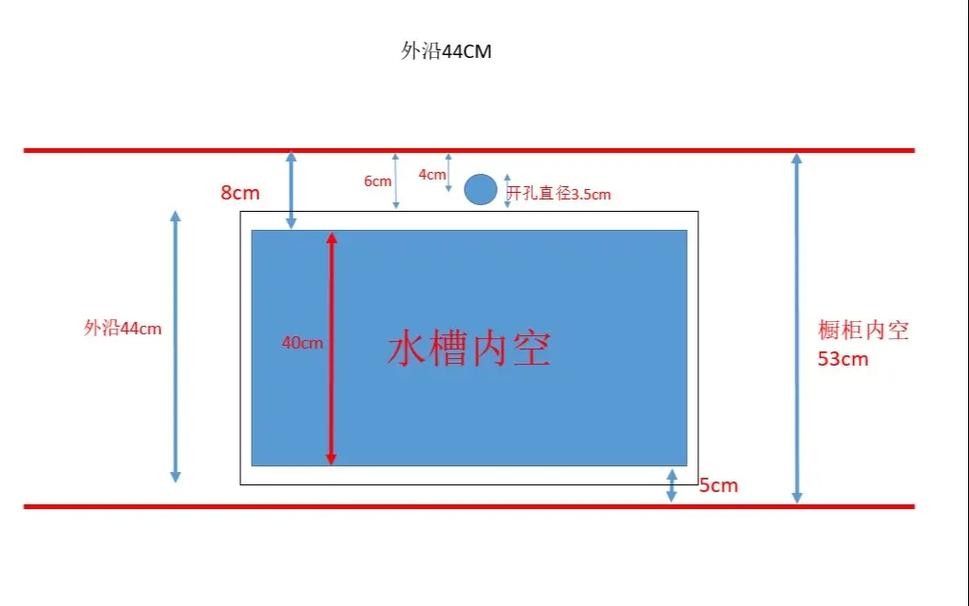

   • 標準開孔直徑：通常為35mm（國內）或36-38mm（如KVK品牌），需根據具體產品型號確認1。

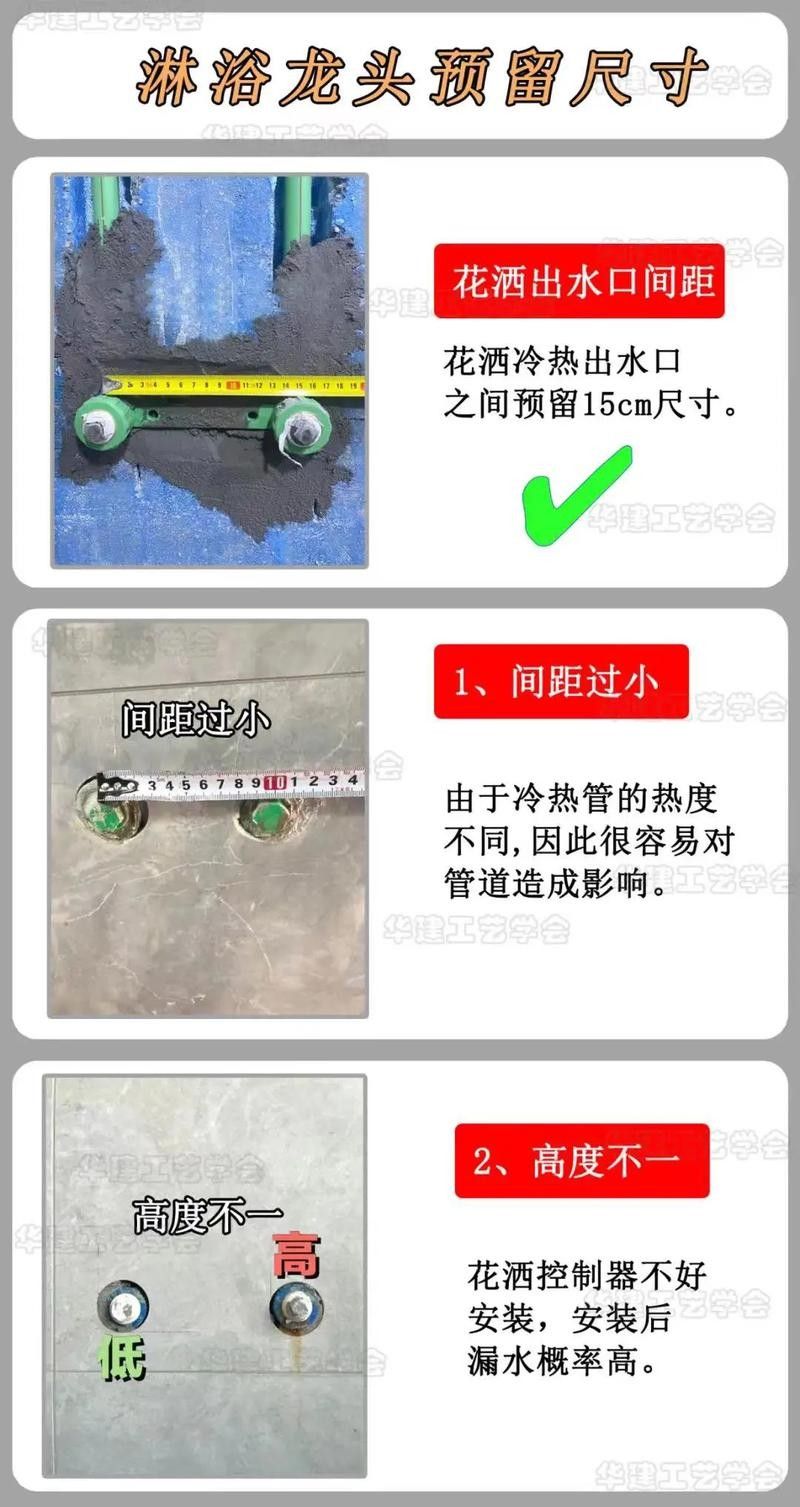

   • 雙孔間距：推薦15cm，需確保開關操作時不撞擊龍頭主體1。

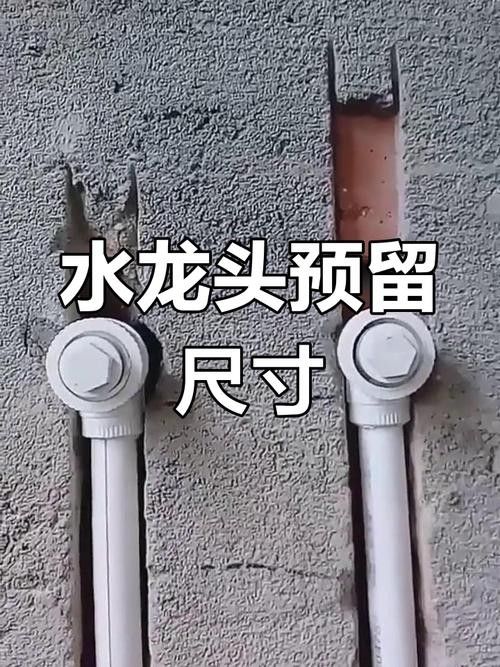

   • 冷熱水管中心距：嚴格控制在150mm±5mm，L型轉角可減少30%開槽面積2。

2. 高度與深度

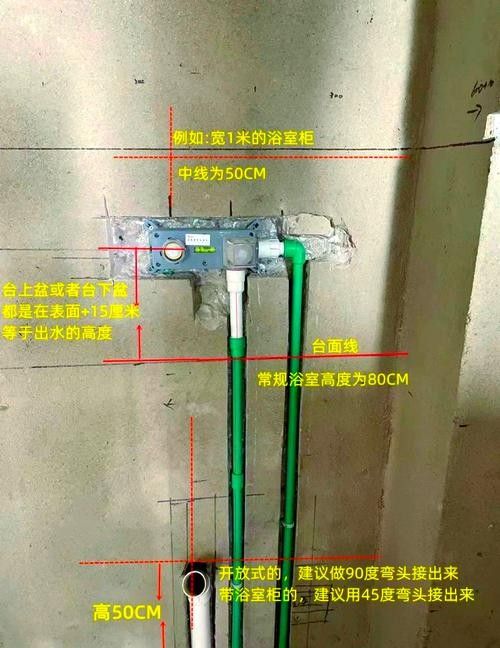

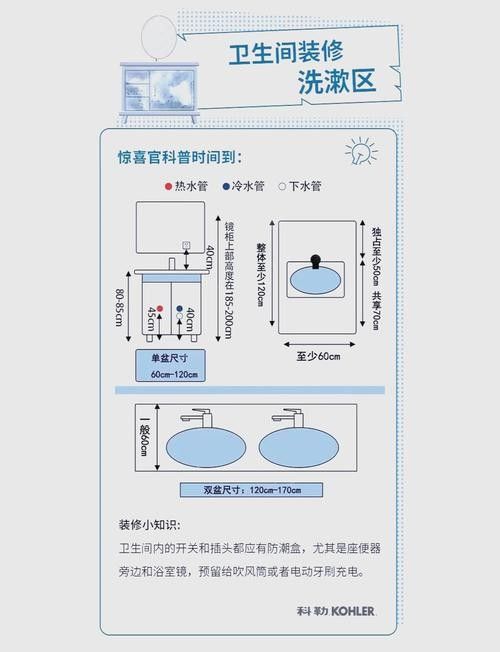

   • 臺盆區龍頭安裝高度：出水口建議距臺面15-20cm，兒童家庭可下調5cm以減少濺水2。

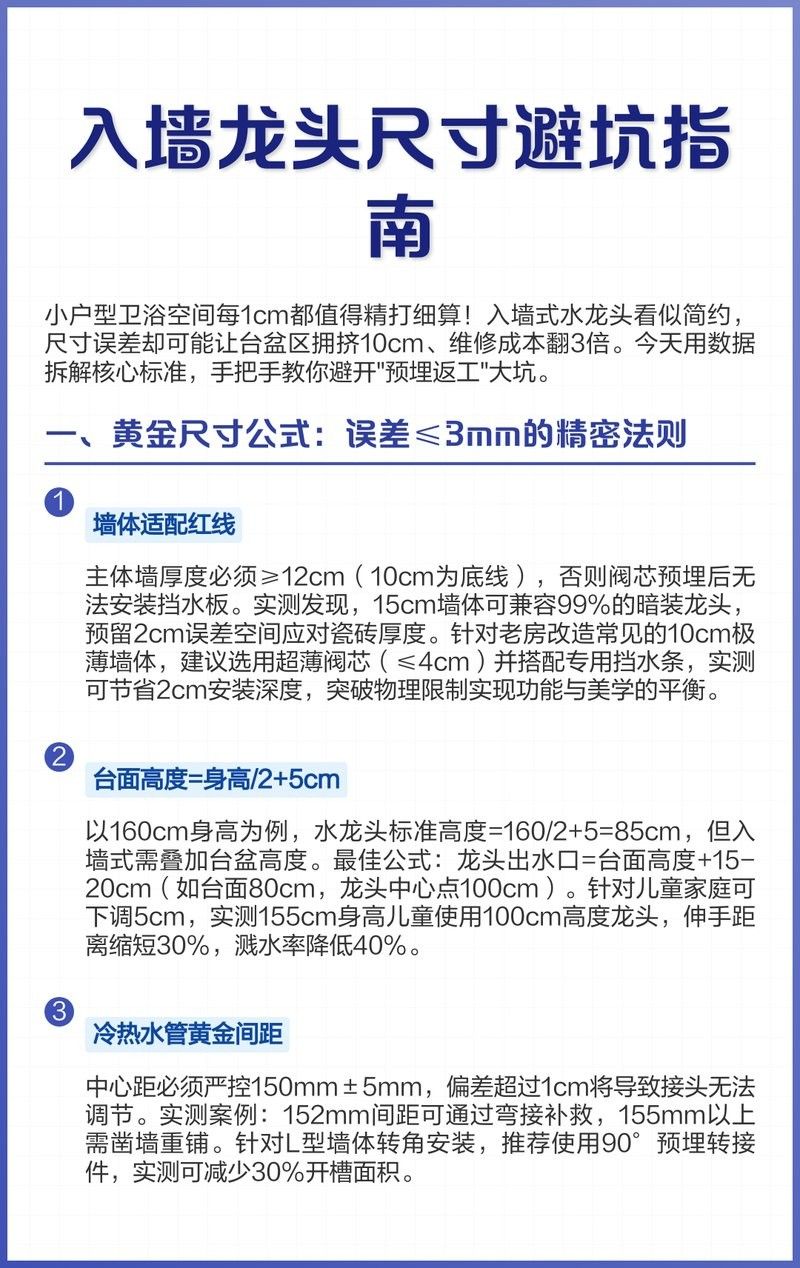

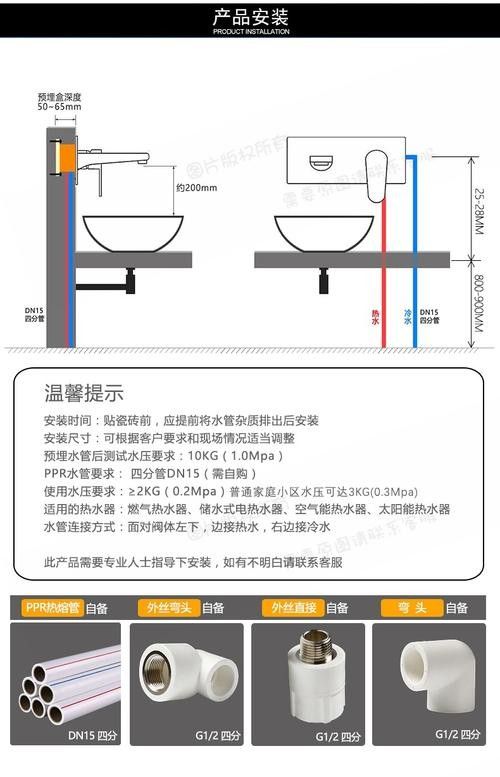

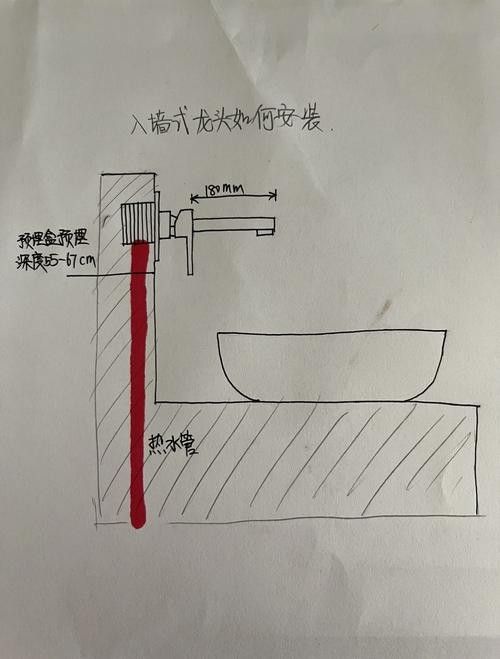

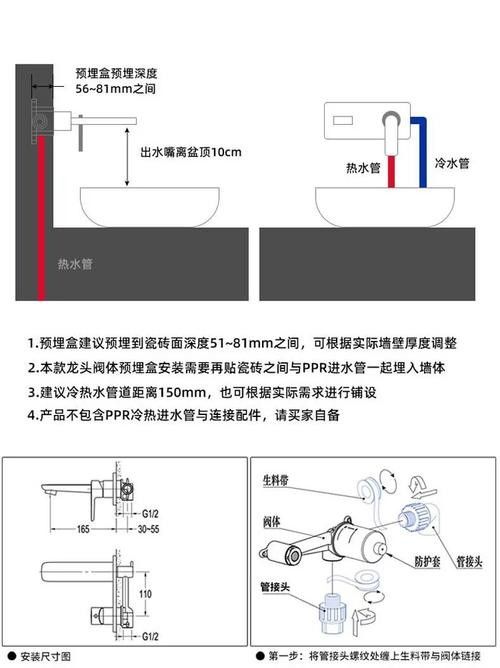

   • 入墻式預埋深度：主體墻厚度≥12cm，超薄墻體（10cm）需選用≤4cm閥芯2。
   • 淋浴龍頭高度：國家標準建議1.1-1.2米，可根據使用者身高調整（公式：身高×0.6+10cm）34。

二、接口與管道規格

1. 接口尺寸

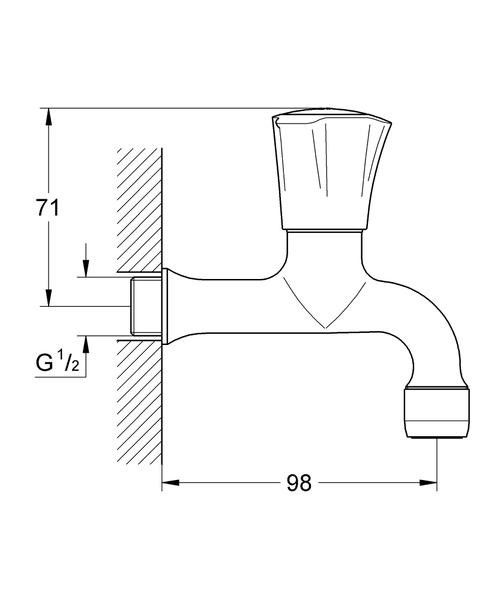

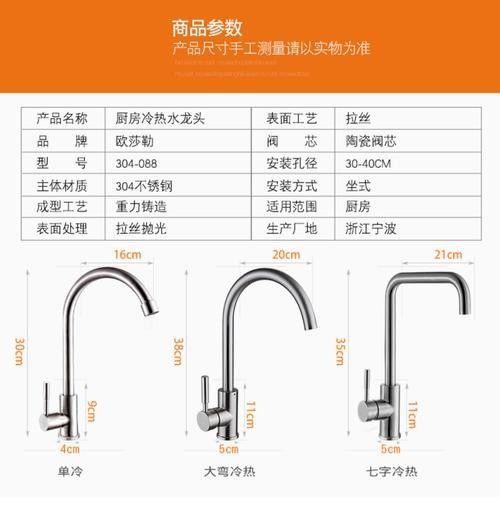

   • 家用標準接口：G1/2（DN15，外徑21mm）適用于大多數廚房和衛生間龍頭，G3/4（DN20，外徑26mm）多用于浴缸5。
   • 進口品牌可能采用英制標準（如NPT、BSP），需注意兼容性5。

2. 管道適配

   • 4分管（DN15）適合小流量場景（如臺盆），6分管（DN20）用于淋浴或廚房主進水，1寸管（DN25）適用于大別墅供水6。

三、特殊設計需求

1. 空間優化

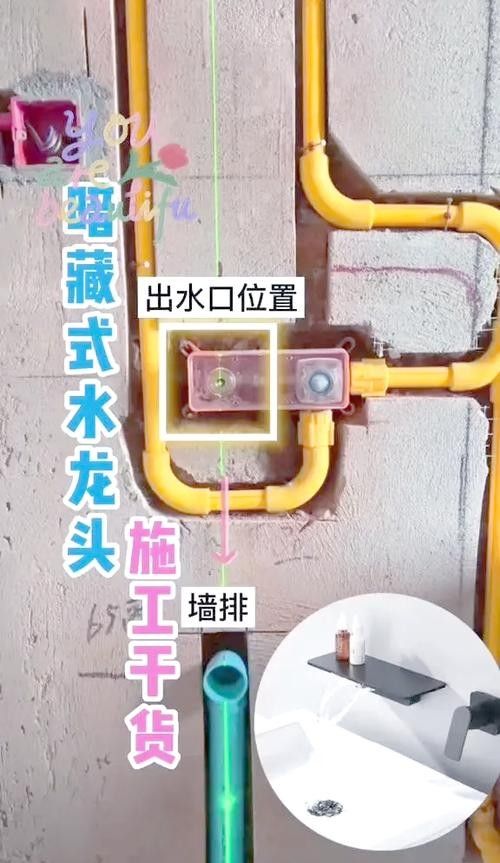

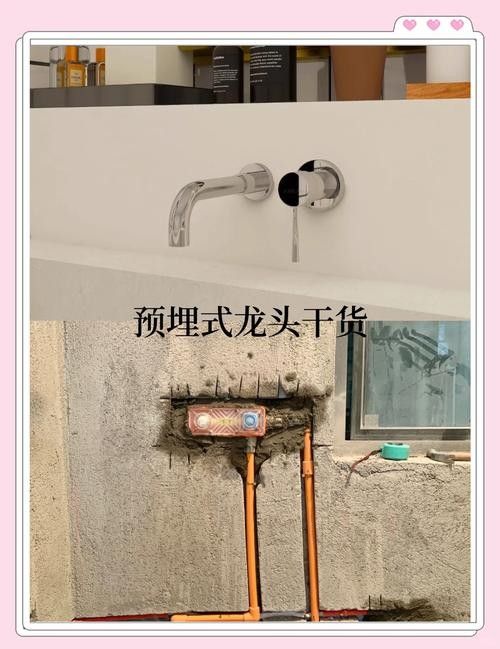

   • 入墻式龍頭需預留檢修口，預埋件不可與墻面齊平，需計算瓷磚厚度7。
   • 龍頭開孔位置建議靠近臺盆一側，便于垂直水流洗手1。

2. 安全性

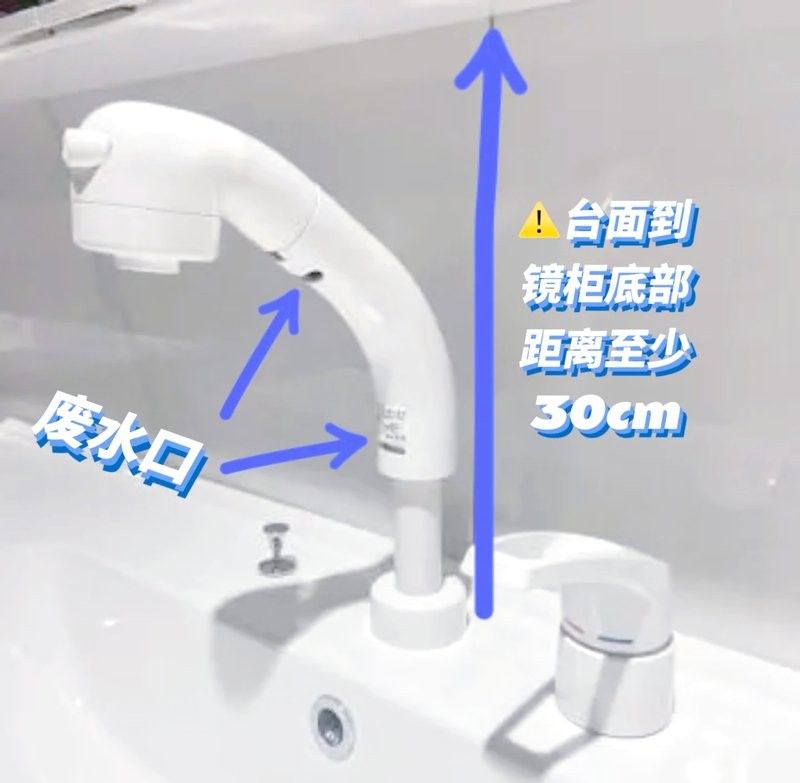

   • 鏡柜底部至臺面距離需≥30cm，避免龍頭抬升時碰撞1。

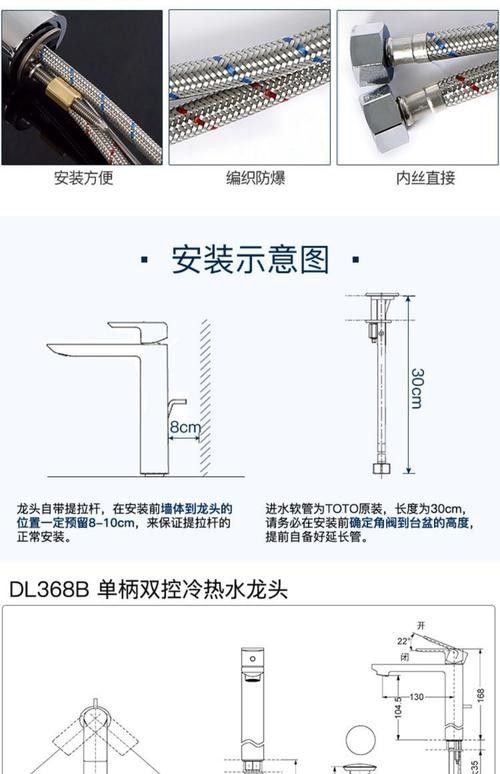

   • 進水管角閥至龍頭孔長度≤35cm，過長需加延長管1。

展開

四、圖紙標注建議

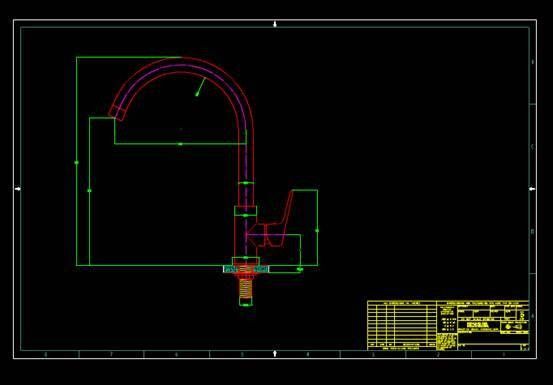

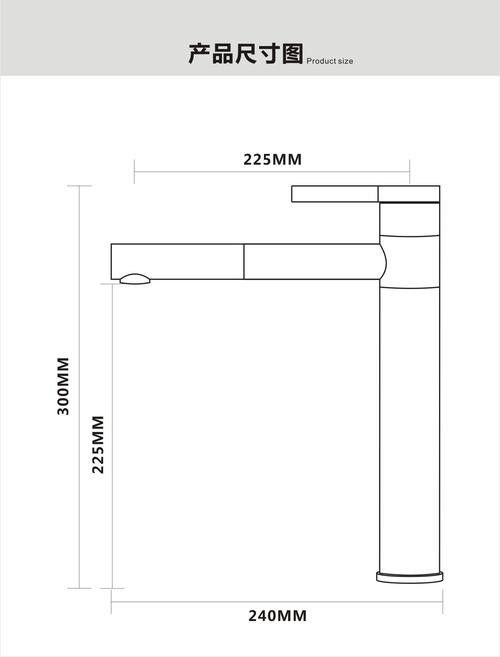

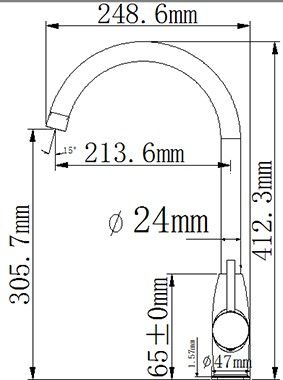

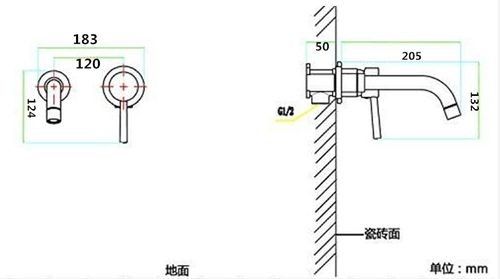

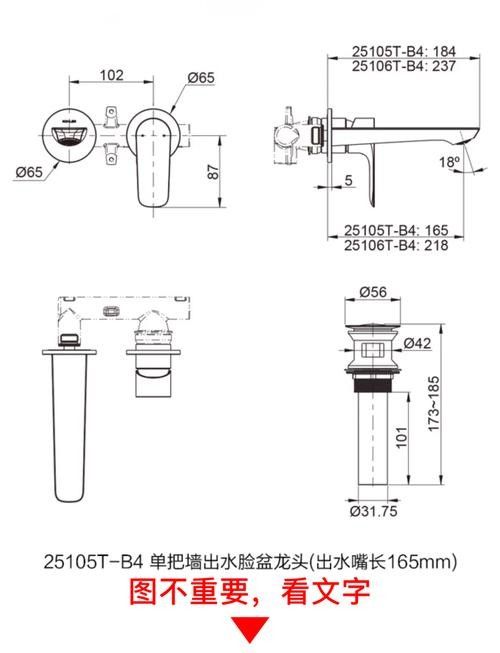

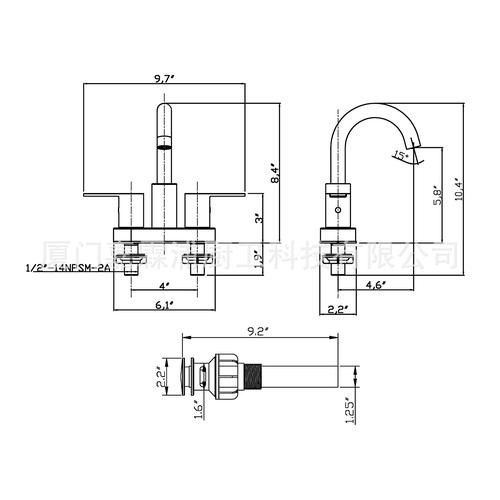

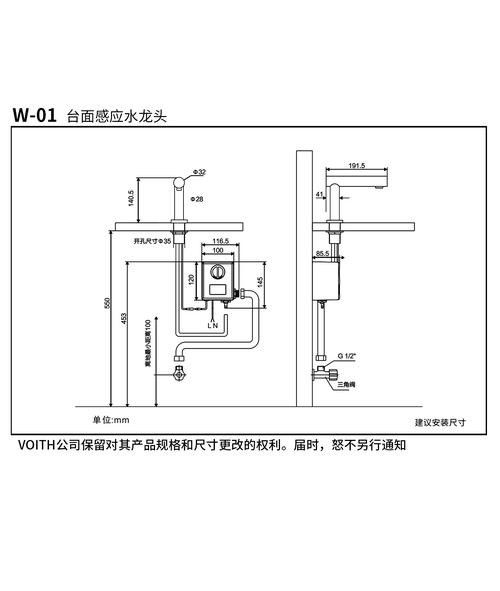

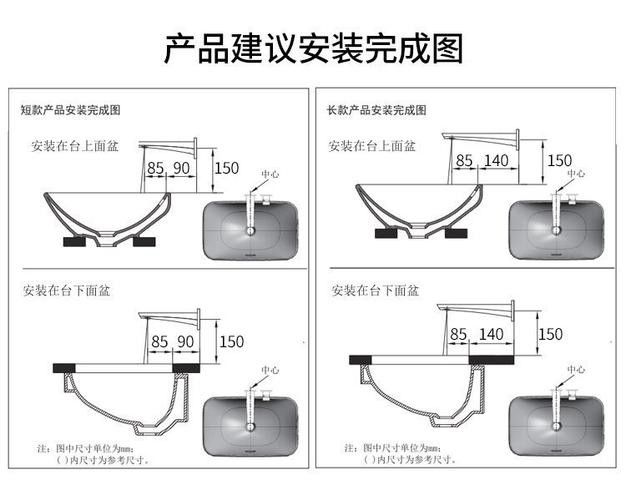

• 需明確標注立面圖、剖面圖中的所有關鍵尺寸，包括預埋深度、出水口居中位置及出墻距離78。
• 對于特殊材質（如巖板、陶瓷），需額外標注開孔風險提示1。

以上尺寸需結合具體產品說明和施工環境調整，建議參考《住宅設計規范》（GB 50096-2011）及品牌安裝指南39。
